| 材质 | 植物纤维 |
|---|---|
| 产地 | 河南 |
| 功能 | 加固 |
| 规格 | 20公斤 |
| 厚度 | 3.0mm |
| 抗压强度 | 强 |
| 类别 | 膜结构 |
| 类型 | 标准料 |
| 特性 | 坚固 |
| 形状 | 正方形 |
| 颜色 | 彩色 |
| 芯材 | 聚氨酯 |
| 品牌 | 可慧 |
| 型号 | Q235 |
| 加工定制 | 是 |
有机硅改性聚合物腻子
有机硅改性的聚合物腻子由环氧水泥，特殊的粘结材料和高质量的细骨料根据特殊工艺制成。腻子具有优异的附着力，耐磨性，抗老化性和其他性能，适用于港口工程，公路，冶金，化工，工业和民用建筑等钢结构和钢筋混凝土结构的防渗，防腐和修复项目。
一、应用范围
1、水库，运河，桥面，隧道和涵洞的混凝土修复。
2、它可以直接涂在湿的基材表面上，并且对各种基材都具有良好的附着力。
二、性能指标
| 检测项目 | 指标 |
| 外观 | 粉末为水泥色粉末 |
| 粘度（涂4杯，25℃，s） | 14. 0?18. 0 |
| 总固含量（％） | 48?52 |
| 密度（g /cm3） | ＜ 150 |
| 储存稳定性5°C?40°C | ＞ 5 |
| 储存稳定性5°C?40°C | ＜24 |
| 水陆强度比，% | ＞60 |
| 抗压强度（MPa） | ≥25.0 |
| 抗折强度（MPa） | ≥2.5 |
| 水泥砂浆粘结强度（MPa） | ≥1.8 |
| 抗渗等级（MPa） | ≥1.5 |
| 吸水率（％） | ≤4.0 |
| 初始设定时间（分钟） | > 45 |
| **终设定时间（h） | < 12 |
三，产品特点

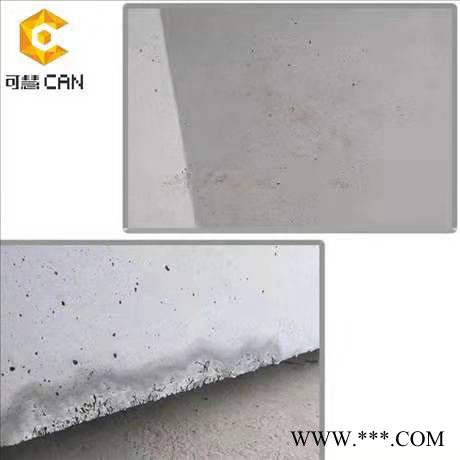

1.优良的机械性能，与混凝土的牢固粘结，高强度，防水，不渗透，色差修复和混凝土砂眼的修复。
2.固结体具有高内聚力，高抗压强度，不受结构形状的限制。
3.具有良好的柔韧性和抗冲击性，减少了系统产生的内应力，提高了材料的适应性。
4.稳定的化学性质，抗渗性，耐盐性，耐碱性，耐腐蚀性以及对混凝土材料的强粘附性。
四、施工工艺
1.在涂抹有机硅改性聚合物腻子之前，应清理基础并用水润湿。
2.压制时将有机硅改性的聚合物腻子铺开并擦拭。应该平滑一次，不要重复。当有气泡时，应将其刺穿并压紧，表面应致密。
3.在垂直或向上的表面上施工时，如果抹灰表面层的厚度大于10 mm，则应进行分层施工。分层抹灰厚度应为3 mm?5mm。当上一层干燥到不粘手的程度时，请继续进行下一层。
4.混合硅油改性的聚合物腻子应在初始设置之前用完。有凝胶或结块时，请勿使用。
5.擦拭有机硅改性的聚合物腻子后，当表面干燥时，可以通过喷涂或覆盖塑料膜来固化表面。塑料薄膜应紧紧密封，并应湿润固化7天，然后自然固化21天后即可使用。
预防措施
1.有机硅改性聚合物腻子的施工环境温度应为10°C?35°C。当施工环境温度低于5℃时，应采取采暖和保温措施。它不适用于在强风，雨淋或直射阳光下的高温环境中施工。
2.硅酮改性聚合物腻子的储存应避免夏季阳光直射，并防止冬季结冰。
3.有机硅改性的聚合物腻子不应在固化时间少于3天的混凝土或水泥砂浆基体上使用。
4.当在混凝土或水泥砂浆基层上施工有机硅改性聚合物腻子时，应先用清水冲洗基层，并保持潮湿状态。施工期间，底座应无水。
5，在金属基材上施工有机硅改性聚合物腻子时，基材表面应符合设计要求，不平整部位应在施工前用聚合物水泥砂浆或聚合物水泥找平。
6.施工前，应根据现场施工环境条件，通过试验确定适当的施工配合比和施工作业方法后，方可施工。
7.施工中使用的机械工具应及时清洗。
五、包装存储
1、10kg/桶，保质期为6个月。
须贮存于干燥通风的室内，注意防潮、防冻。
