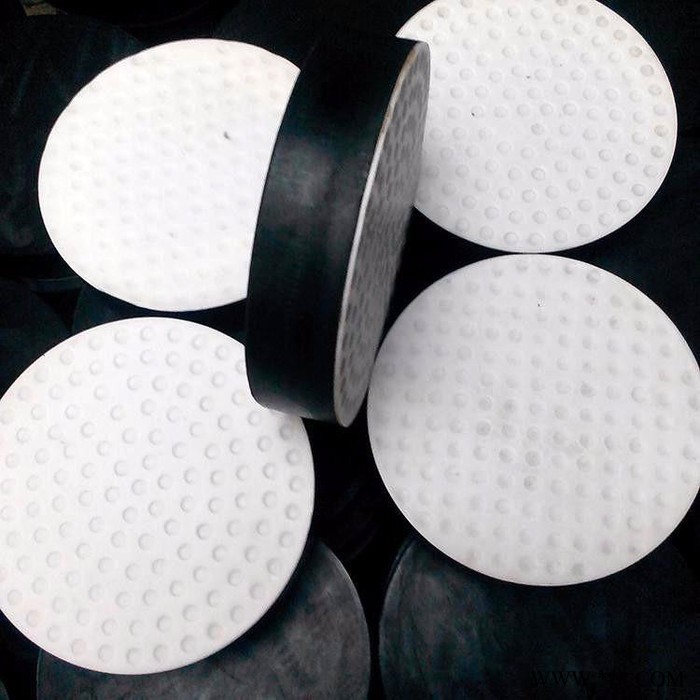

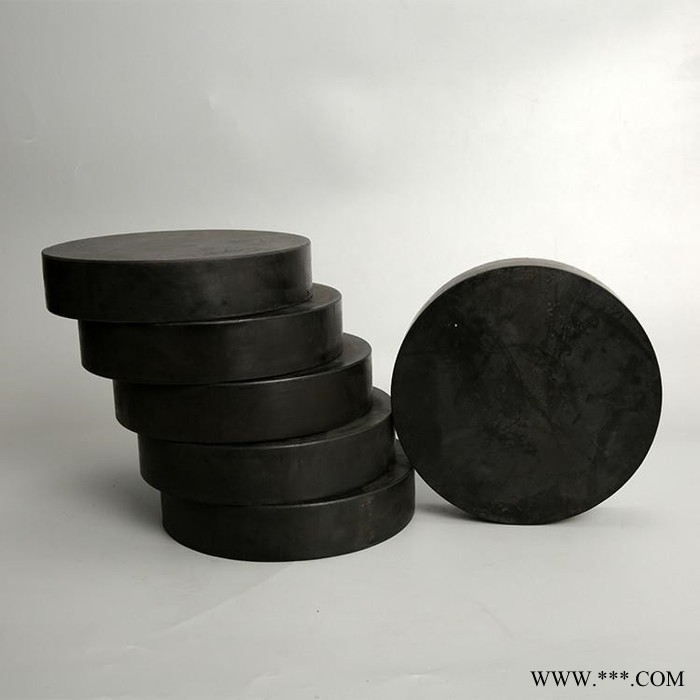

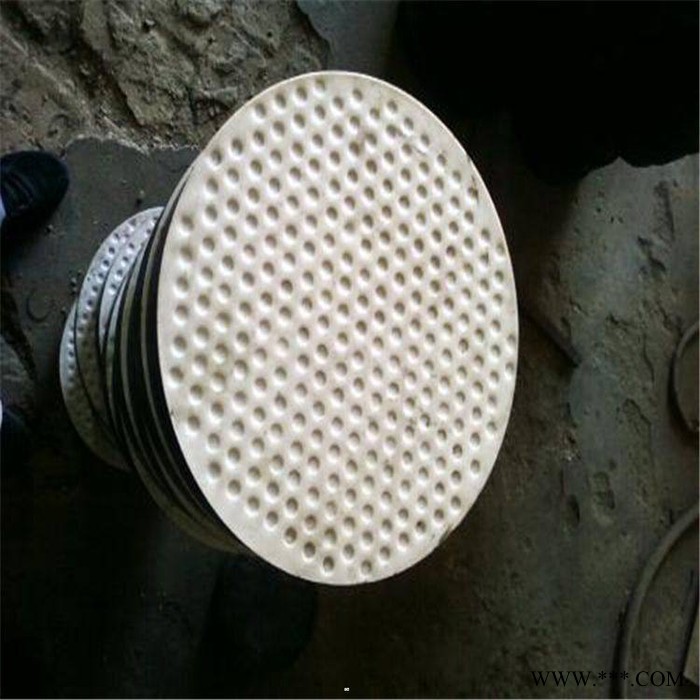

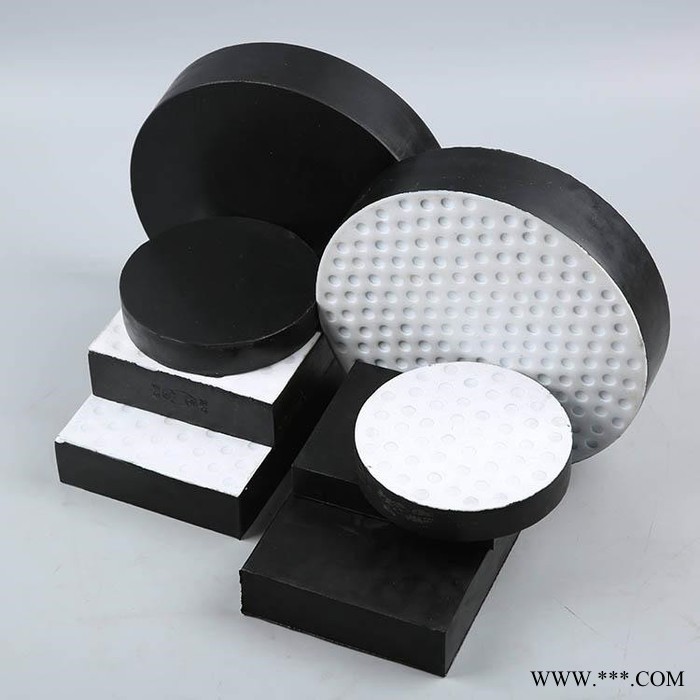

海晨 公路桥梁支座 GYZ氯丁橡胶支座 四氟橡胶支座 圆形橡胶支座 板式减震橡胶支座厂家

橡胶支座的设计要求：

支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。剪变模量随温度下降而递增，
当累年冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10  ℃ 时为严寒地区，G = 1.5MPa ；当低于-25  ℃ 时，G = 2 . 0 MPa 。全国气温分区图见JTG D60 一2004附录B。

支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.
支座橡胶弹性体体积模量Eb= 2000 MPa。支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 . 2 。聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25  ℃ 时，μf值增大30 % ，当不加硅脂时，μf应加倍。若有实测资料时，也可按实测资料采用。
橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.
橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

桥梁支座类型很多，主要根据支承反力、跨度、建筑高度以及预期位移量来选定。

传统的常用桥梁支座有：垫层支座、平板支座、弧形支座、摇轴支座、铰式固定支座以及铰式辊轴支座等。

1.垫层支座。用油毛毡或石棉板做成垫层支承上部结构,用于跨度小于6米（铁路桥）或10米（公路桥）的简支板式桥和梁式桥。

2.平板支座。由上、下两块平面铸钢板（座板）构成,用于跨度小于8米或12米的梁式桥。座板之间如加设销钉，即可构成固定支座。

3.弧形支座。其活动支座系由平板支座中的下座板改为圆弧面板而成（图2a），可提高其滑移和转动性能，用于跨度小于20米的公、铁路桥。在座板间加销钉即成固定支座。

4.摇轴支座。用铸钢摇轴与上、下座板组成(图2b)的活动支座，用于中等跨度梁式桥。

5.铰式固定支座。由铸钢上、下摆组成（图2c）,两摆之间嵌以摆卡,以控制横向滑动。是用于大跨度梁式桥的固定支座。

6.铰式辊轴支座。 在铰式固定支座的下摆下面加设锻钢辊轴和铸钢座板而成（图2d），辊轴的数量及尺寸根据支承反力的大小来确定。常用于大跨度梁式桥的活动支座。

7.双向活动支座。系由两层互相叠置，而在正交的两个方向均能滚动的铰式辊轴支座构成，用于宽度大的梁式桥。

-橡胶支座安装后，若发现下述情况，应及时调整：

调整事项1：个别支座落空，出现不均匀受力。

调整事项2:支座发生较大的初始剪切变形。

调整事项3:支座扁压严重，局部受压，侧面鼓出异常，而局部落空。

调整方法一般可用千斤顶顶起梁端，在支座上下表面铺涂一层水泥砂浆（或环氧树脂砂浆）。再次落梁，在重力作用下支座下下表面相互平行且同梁底、墩台顶面全部密贴；同时是一片梁梁端的支座处于同一平面内，梁的纵向倾斜度应加以控制，以支座不产生明显始剪切变形为佳。

变通板式橡胶支座的安装注意事项

注意事项1、矩形支座短边应与顺桥方向平行安置，以利梁端转动若需要长边平行于顺桥向，必须有通过转角验算。

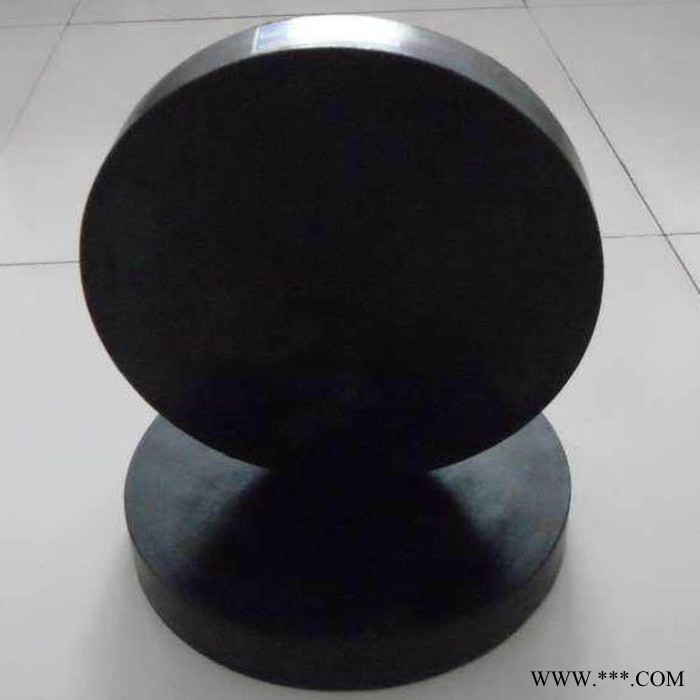

注意事项2、圆形橡胶支座各向同性，安装时无需考虑方向性，只需将支座圆心同设计位置中心点相重合即可。

注意事项3、使用普通板式橡胶支座一般设有固定端与活动端之分，使用等高度支座时，上部构造的水平位移由同一片两端支座的剪切变形共同完成，一个承担一半，也可用厚度较小的橡胶支座作固定支座。

注意事项4、橡胶支座安装以春秋季节（年平均温度时）进行为佳。如在或***低气温时安装，为避免支座发生过大的剪切变形，过去曾提出两种方法：一是到年平均气温时顶起主梁，将支座调整到中主位置；二是在安装时根据当时气温计算使支座产生顾变位。前者在铁路桥梁上使用尚可，可公路桥梁上很难动量守恒定律；后者现场施工技术难度很高，难于掌握。有一较简单的方法可供选择若预计不可能在年平均气温时安装，则可设计选区用橡胶支座时可适当增高支座高度，使其在高低温安装时，上部结构的位移量靠橡胶支座的剪切变形来完成，这样可在任何气温条件下安装橡胶支座，剪切变形都能控制在允许范围内，并无需额外特殊的施工手段。
