| 材质 | 四氟 |
|---|---|
| 截面形状 | 方形 |
| 作用 | 孔用密封 |
| 适用范围 | 汽车,门窗,电器,轴承,泵,气缸,托辊,水管,化工管道,阀门 |
| 性质 | 耐腐蚀,耐高温,耐高压,耐磨损 |
| 样品或现货 | 样品 |
| 是否标准件 | 标准件 |
| 是否进口 | 否 |
| 使用温度 | -55~+260（℃） |
| 使用压力 | 低于40（MPa） |
| 品牌 | 柯诺 |
| 型号 | 规格齐全 |

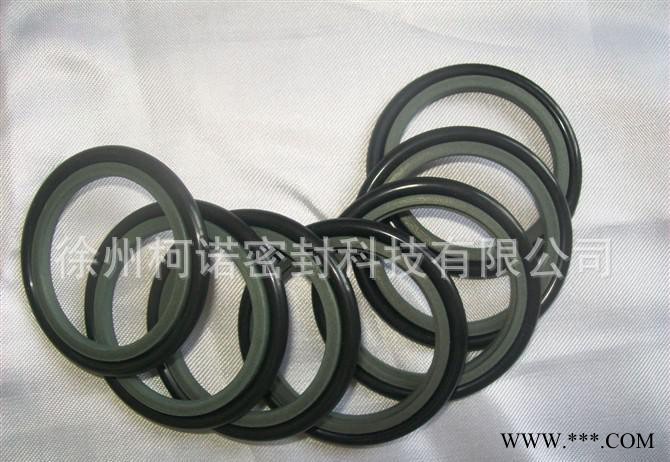

本密封是由一个填充PTFE材料的阶梯形密封环和一个O形橡胶圈组合而成，适用于液压往复运动单向活塞密封。具有高寿命、低摩擦、密封性能好等特点。
压力/MPa | 温度/℃ | 速度/ m/s | 介质 |
≤40 | -55 ~ +260 | ≤5 | 液压油、乳化液、水、气等 |
孔径范围 D H8 | 沟槽直径 d f8 | 沟槽宽度 L+0.2 | 径向间隙S | 圆角 Rmax | 倒角 Zmin | O形圈线径 d0 | |
0~20MPa | 20~40MPa | ||||||
8~14 | D-4.9 | 2.2 | 0.40 | 0.25 | 0.4 | 2 | 1.80 |
15~39 | D-7.5 | 3.2 | 0.50 | 0.30 | 0.6 | 3 | 2.65 |
40~79 | D-11.0 | 4.2 | 0.50 | 0.35 | 0.8 | 4 | 3.55 |
80~132 | D-15.5 | 6.3 | 0.60 | 0.40 | 1.2 | 5 | 5.30 |
133~329 | D-21.0 | 8.1 | 0.70 | 0.50 | 1.6 | 7 | 7.00 |
330~669 | D-24.5 | 8.1 | 0.70 | 0.50 | 1.6 | 7 | 7.00 |
670~1000 | D-28.0 | 9.5 | 1.00 | 0.60 | 2.5 | 8 | 8.60 |
＞1000 | D-38 | 13.8 | 1.00 | 0.60 | 2.5 | 8 | 12.0 |
