| 漆膜外观 | 漆膜平整 |
|---|---|
| 干燥时间:表干(h) | 1 |
| 实干(h) | 24 |
| 附着力(划圈法)级 | 1 |
| 耐冲击强度 | 50kg·cm |
| 耐热性 | （200-800℃，4h）漆膜完好 |
| 颜色 | 各色 |
| 执行质量标准 | 国标 |
| 品牌 | 柒涂士 |

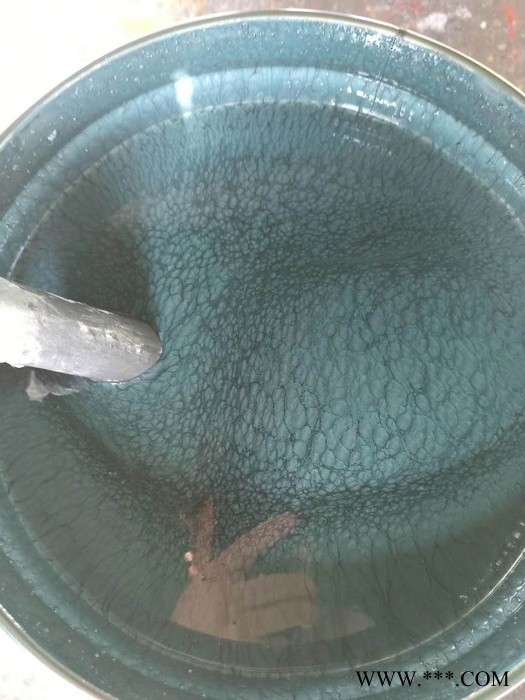

有机硅耐高温漆
主要组成
由烷基酸脂、有机硅树脂、特种耐高温抗蚀颜料、添加剂、固化剂等组成。底漆面漆均为A、B双组份包装。
主要性能
具有优良的耐热性、乃温差骤变，可长期耐200°高温，并具有优良的防腐性，耐化工大气、耐天候老化、耐水、防潮及电绝缘性，常温自干固化，干燥迅速，施工方便。
主要用途
适用于烟囱、烘道、排气管、高温热气管道等需耐高温的金属表面。
物理参数
颜色：铁红色、灰色、黑色、白色、银白色、绿色
固含量：≧50%
粘度：≧40s 23℃涂 -4杯
干膜厚度：底漆：30um/道 面漆：25um/道
理论用量：底漆150g/㎡ 面漆：120g/㎡
技术指标
| 项目 | 指标 |
| 容器中状态 | 无硬块，搅拌后呈均匀状态 |
| 漆膜外观 | 漆膜平整 |
| 细度，um | ≦60 |
| 柔韧性，mm | ≦2 |
| 附着力（规划法），级 | ≦2 |
| 耐冲击性，cm | 40 |
| 耐酸性72h | 漆膜不起泡、不脱落 |
| 耐碱性72h | 漆膜不起泡 、不脱落 |
| 耐水性，30d | 漆膜不起泡 、不脱落 |
| 耐冷热交变性 | 10次循环，不起泡、不开裂、不粉化 |
施工说明
施涂方法：高压无气喷涂、空气喷涂、刷涂和滚涂。
混合比例：底漆：A：B=100:14 面漆：A:B=100：14
熟化时间：30min(23℃)
适用期：8h（23℃）温度越高，适用期越短
稀释剂：专用稀释剂
干燥时间：底材温度（23℃）底漆表干≦1h 实干≦24h
面漆表干≦1h 实干≦24h
表面处理：去除被涂物表面灰尘、油污等杂质；钢材表面采用喷砂或机械除锈，除锈等级推荐Sa2级或St3级。
施工条件：底材温度需要高于露点以上3℃，相对湿度需小于85%。
贮 存
本品应贮存于阴凉干燥、通风的室内仓库。
本品贮存期为12个月。
安 全
在进行涂装作业时，必须采取各种预防措施，以防止意外事故发生和对施工人员进行必要的个人保护。油漆配料及施工现场严禁一切火源存在，并保持良好通风，通风条件较差的环境应采用强制通风。油漆施工人员必须佩戴防护用具，防止吸入漆雾，伤及眼睛，皮肤。油漆溅到皮肤上应立即用肥皂水清洗，溅入眼睛，应立即用大量清水冲洗，然后找医生检查。油漆起火时，切勿以水灭火。应用泡沫、二氧化碳型灭火器或者干粉灭火器扑灭火焰。
